Комплект шлагбауму CAME GARD 3

Комплект шлагбауму CAME GARD 3

Високошвидкісний шлагбаум Came Rapid Gard 3 (G3000) служить для регулювання проїздів шириною до 2,75 метра. Швидкість підняття стріли 0,9 секунди

Основне призначення шлагбаума - регулювання руху автотранспорту на платних автомагістралях, великих автостоянках і на інших об'єктах, де є потреба у регульований швидкісний режим пропуску автотранспорту з інтенсивним рухом.

Шлагбаум Came серії Gard 3 (модельний ряд Rapid G 3000) має масу незаперечних переваг: стріла з круглим перетином зменшує парусність і дозволяє їх експлуатувати в умовах сильного вітру, а також забезпечує більшу жорсткість в порівнянні з плоскими стрілами. Потужний і надійний привід забезпечує якісну і надійну службу, а гумовий профіль (опція) на стрілі забезпечує додаткову безпеку при роботі шлагбаума. Вбудована світлодіодне підсвічування (duralight) забезпечує видимість стріли в нічний час доби.

Особливості комплекту шлагбаума CAME GARD 3

Автоматичний швидкісний шлагбаум Came Gard 3 приводиться в рух за допомогою приводу, що працює від 24В. Завдяки цьому, автоматична система, гарантує максимальну безпеку і високі експлуатаційні якості. За рахунок 24В харчування приводу шлагбаума, його інтенсивність висока, близька до 100%.

Незважаючи на елегантний вигляд, автоматичний шлагбаум Came GARDG3000 виключно міцний і надійний в роботі. Стійка (тумба) шлагбаума Came GARD 3000 виготовлена ​​з міцної оцинкованої (або нержавіючої) сталі та пофарбована методом порошкового фарбування, що забезпечує їй високі захисні і декоративні властивості. Стійка Came GARD 3000 встановлюється на монтажне підстава, яке йде з нею в комплекті і кріпиться на потужні анкерні болти.

Шлагбаум Came GARD 3 може бути встановлений як на ліву, так і на праву сторони проїзду. Що б полегшити процедуру монтажу, при замовленні слід уточнити, на який бік буде регулюватися проїзд, тим самим необхідність перекручувати стрілу на об'єкті зникає.

Шлагбаум може комплектуватися двома типами стріл:

• G03001, Стріла полуовального перетину з пофарбованого в білий колір алюмінію, довгою 3000 мм, укомплектована протиударним гумовим профілем з можливістю установки додаткового вставки, дюралайта, кабелю підключення дюралайта і червоних світловідбиваючими наклейок.
• G03002, Стандартна стріла круглого перетину з пофарбованого в білий колір алюмінію, Ø60 мм, довжиною 3000 мм, укомплектована червоними світловідбиваючими наклейками.

При необхідності, шлагбаум можна доукомплектувати системою захисту стріли від удару автомобілем. Існує кілька типів даної системи:

• 001G03006 - система захисту стріли від удару автомобіля з миттєвим опусканням стріли. Використовується тільки для стріли G03001
• 001G03000 - система захисту стріли від удару автомобіля з миттєвим опусканням стріли. Використовується тільки для стріли G03002
• 001G03006 - система захисту стріли від удару автомобіля з повним від'єднанням стріли. Використовується тільки для стріли G03001

Дані системи дозволяють при нештатних ситуаціях вберегти стрілу і шлагбаум від деформування, а автомобіль від значних пошкоджень. Після спрацьовування даної системи захисту, шлагбаум легко повернути в робочий стан навіть без виклику сервісної служби.

Знижена напруга живлення шлагбаума дозволяє використовувати аварійні акумуляторні батареї в разі перебоїв з електроживленням. Для цього в корпус встановлюється плата аварійного живлення LB38 для підключення акумуляторів. Дизайн шлагбаума передбачає слід встановити світлодіодним сигнальної лампи яскравого світіння в верхню кришку тумби, крім гарного зовнішнього вигляду, цей крок забезпечує додатковий захист від актів вандалізму і вирішує проблему розміщення лампи на об'єкті.

При використанні шлагбаума Came G3000 в умовах сильного вітру або при установці на стрілу додаткового сигнального і захисного обладнання, наприклад, алюмінієвої решітки, стріла оснащується шарнірного або стаціонарної підставкою. Залежно від додаткових пристроїв, пропонованих зі стрілою, розроблені різні види балансувальних пружин, які гарантують рівномірне і плавний рух механізму.

При відсутності електричного живлення передбачається розблокування шлагбаума за допомогою ключа. Швидкість руху стріли може бути відрегульована за бажанням, для цього є спеціальні мікровимикачі для регулювання режимів уповільнення.

Контролер шлагбаума ZL30 з технологією енкодера (амперометрический датчик) здійснює безперервний контроль струму, споживаного приводом шлагбаума. При виникненні перешкоди на шляху перевантаження по струму виявляється, і стріла Came GARD 3000 змінює напрямок руху (при закриванні) або зупиняється (при відкриванні).

Вбудований в блок управління ZL30 дисплей полегшує процес програмування шлагбаума.

У стандартну комплектацію шлагбаума в обов'язковому порядку входять фотоелементи безпеки, які контролюють зону руху стріли. Управління автоматичним шлагбаумом Came GARD 3000 може здійснюватися як за допомогою пульта дистанційного керування (наприклад, CAME TOP-432EV), зовнішнього вимикача (SET-E), так і за допомогою безконтактних проксіміті-карт системи управління контролю доступом, як свого виробництва, так і стороннього виробника.

У зимову пору року іноді бувають вкрай низькі температури, особливо в нічний час доби, для забезпечення безперебійної роботи шлагбаума, є можливість встановити нагрівальний кабель з термостатом (PSRT02) який активується при зниженні температури на термостаті нижче + 5 ° C.

У випадках, коли виїзд з об'єкта може здійснюватися без додаткового контролю, має сенс встановити індукційну петлю (SMA), яка забезпечить безперешкодний виїзд автотранспорту з території, як тільки автомобіль під'їде до шлагбауму з потрібною боку.

Основні функції контролера шлагбаума:

• Купити швидкісні шлагбауми Came G3000
• функція автоматичного закривання;
• функція негайного закриття;
• функція присутності оператора;
• функція виявлення перешкод;
• функція струмового системи безпеки;
• миготіння світлодіодної лампи або підсвічування стріли під час руху стріли;
• попереднє включення сигнальної лампи і дюралайта;
• регулювання швидкості руху або уповільнення стріли;
• режим синхронної роботи двох шлагбаумів «SLAVE»;
• функція «Гальмування»

Основні переваги швидкісного шлагбаума Came G3000:

• високошвидкісний шлагбаум (підняття стріли за 0,9 с);
• сучасний дизайн;
• висока інтенсивність використання;
• знижене харчування двигуна забезпечує безпеку роботи;
• функціональний блок управління ZL30 з дисплеєм;
• можливість підключення автономного живлення (акумулятори);
• круглий перетин стріли зменшує вітрове навантаження;
• можливість комплектації стрілою зі світлодіодним підсвічуванням;
• регулювання швидкості руху стріли;
• можливість комплектації системою захисту стріли від удару автомобілем;
• вбудована світлодіодна лампа яскравого світіння;
• ліва / права версії стійки шлагбаума;
• виробляється в Італії

Комплектація комплекту шлагбаума CAME GARD 3

• Стійка шлагбаума Came G3000 - з вбудованим Блоком Управління Came, сумісна з системами Came, обладнана кінцевими вимикачами.
• Стріла для шлагбаума з протиударним профілем і дюралайтом LED Came G03001 (3 м) - 1 шт.
• Кріплення для стріли шлагбаума Came G03003 - 1 шт.
• Пружина балансування шлагбаума Came G04060 (50 мм) - 1 шт.
• Наклейки на стрілу шлагбаума світловідбиваючі Came G02809 - 10 шт.
• Сигнальна лампа Came G02801 - 1 шт.
• Фотоелементи Came DIR 10 - 1 шт.
• Пружина блокування шлагбаума Came G02040 (40 мм) - 1 шт.

Комплектація шлагбаума CAME GARD 3

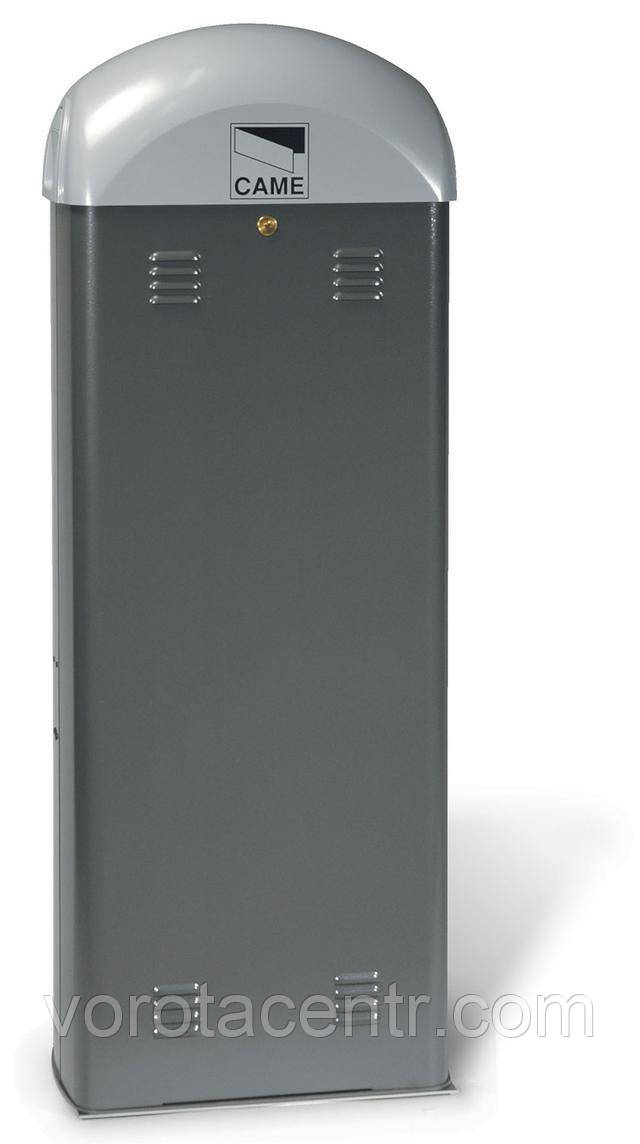

CAME G3000

Стійка шлагбаума з панеллю управління, колір сірий

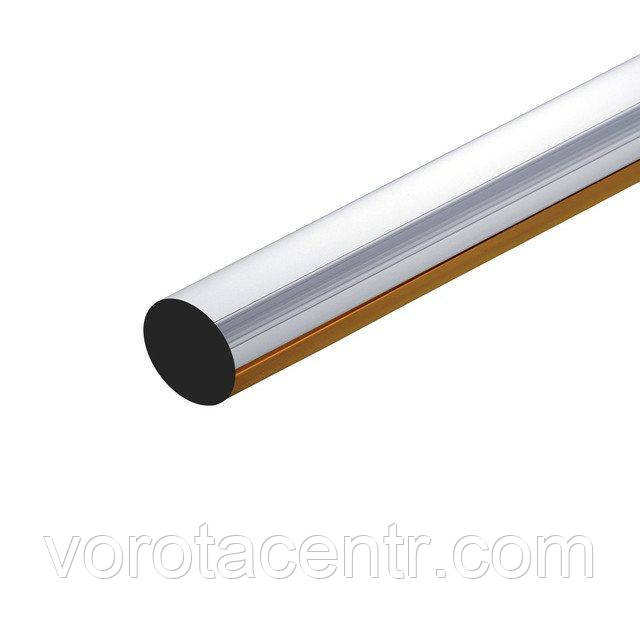

CAME G03001

Стріла овальна 3м з протиударним профілем, з дюралайтом LED

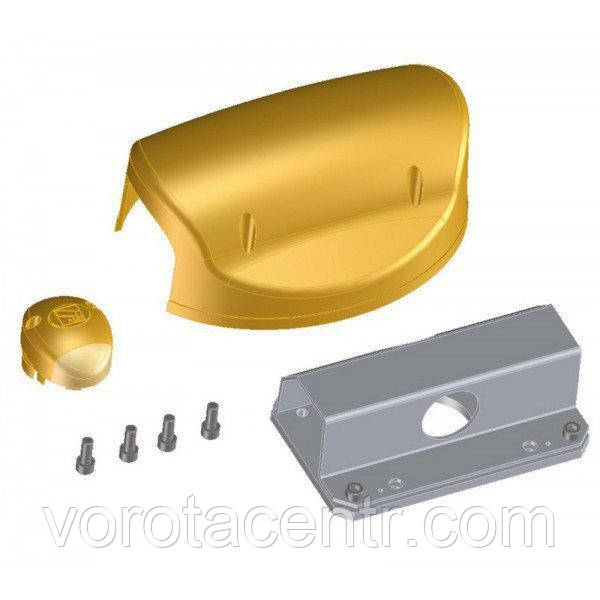

CAME G03003

Кріплення для стріли G03001

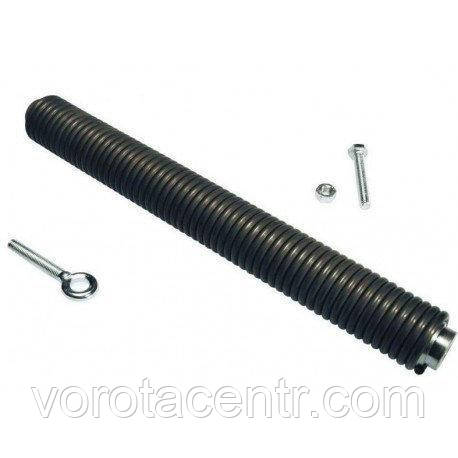

CAME G04060

Пружина балансування 50 мм

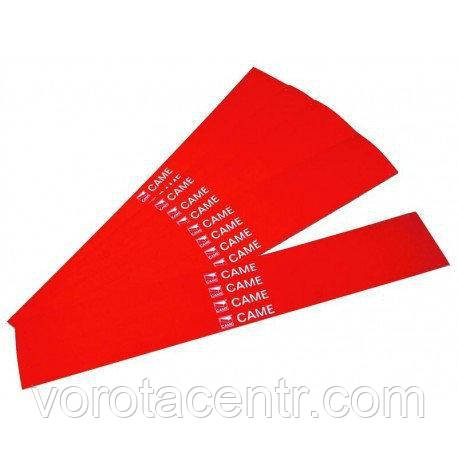

CAME G02809

Комплект наклейок з 10 штук

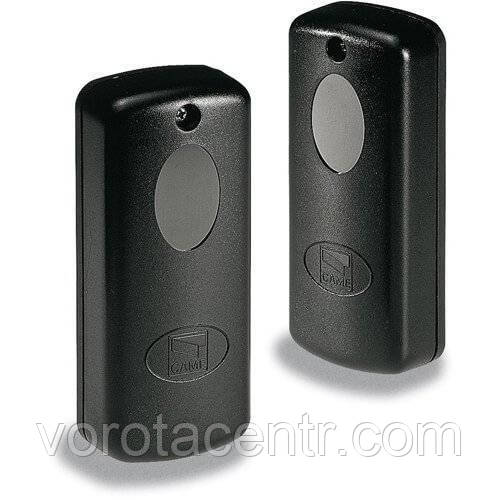

CAME DIR10

Фотоелементи

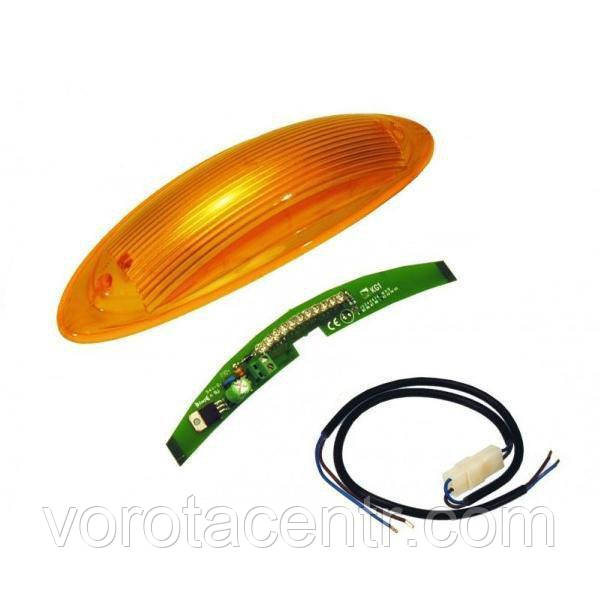

CAME G02801

Сигнальна лампа.



CAME G02040

Пружина блокування 40 мм
