Комплект шлагбауму CAME G2080

Комплект шлагбауму CAME G2080

Шлагбаум Came Gard-8 (G2080Z) - ідеальне рішення для місць, де потрібно організувати регульований проїзд з інтенсивним рухом і шириною проїзду до 8 метрів. Універсальний, підходить для використання як на великих промислових об'єктах, так і для регулювання проїзду на приватні парковки.

Came Cancelli Automatici S.p.A. виробляє одні з кращих автоматичних шлагбаумів в світі. Підтвердження тому випуск лінійки шлагбаумів серії Gard 8 (Came G 2080), в цій серії втілюються всі передові технології, які впроваджені на сьогоднішній день в автоматичних шлагбауми. Дана серія шлагбаумів задовольнить вимоги не тільки технічно підкованих замовників, забезпечуючи високу надійність в роботі, а й естетів, так як дизайн шлагбаумів Came Gard 8 виконаний в бездоганному сучасному дизайні.

Шлагбаум Came серії G2080 володіє масою незаперечних переваг: стріла з круглим перетином зменшує парусність і дозволяє їх експлуатувати в умовах сильного вітру, а також забезпечує більшу жорсткість в порівнянні з плоскими стрілами. При такій довжині стріли - цей фактор є істотним, особливо в місцях з підвищеною вітрової навантаженням. Потужний і надійний привід забезпечує якісну і надійну службу, а комплектація шлагбаума стрілою зі світлодіодним підсвічуванням (duralight) дозволяє ще більше привернути увагу і захистити водія від випадкового наїзду на виріб, особливо в темний час доби або в негоду.

Загальні особливості шлагбаума

Універсальний, може комплектуватися стрілами G02000 (довжиною 2м) і G04000 (довжиною 4м), таким чином поєднуючи стріли вибираємо необхідну довжину обмеження проїзду (макс. до 8 метрів)

Шлагбаум Came Gard 8 приводиться в рух за допомогою приводу, що працює від 24В. Завдяки цьому, автоматична система, гарантує максимальну безпеку і високі експлуатаційні якості. За рахунок 24В харчування приводу шлагбаума, його інтенсивність висока, близька до 100%.

Незважаючи на елегантний вигляд, автоматичний шлагбаум Came GARD G2080 виключно міцний і надійний в роботі. Стійка (тумба) шлагбаума Came GARD 2080 виготовлена ​​з міцної оцинкованої (або нержавіючої) сталі та пофарбована методом порошкового фарбування, що забезпечує їй високі захисні і декоративні властивості. Стійка Came GARD 2080 встановлюється на монтажне підстава, яке йде з нею в комплекті і кріпиться на потужні анкерні болти.

Монтаж шлагбаума Came G2080Z може бути проведений як на ліву, так і на праву сторони проїзду. Що б полегшити процедуру монтажу, при замовленні слід уточнити, на який бік буде регулюватися проїзд, тим самим необхідність перекручувати стрілу на об'єкті зникає.

Знижена напруга живлення шлагбаума дозволяє використовувати аварійні акумуляторні батареї в разі перебоїв з електроживленням. Для цього в корпус встановлюється плата аварійного живлення LB38 для підключення акумуляторів. Дизайн шлагбаума передбачає слід встановити сигнальної лампи в верхню кришку тумби, крім гарного зовнішнього вигляду, цей крок забезпечує додатковий захист від актів вандалізму і вирішує проблему розміщення лампи на об'єкті.

При використанні шлагбаума Came GARD 2080 в умовах сильного вітру або при установці на стрілу додаткового сигнального і захисного обладнання, наприклад, алюмінієвої решітки, стріла оснащується шарнірного або стаціонарної підставкою. Залежно від додаткових пристроїв, пропонованих зі стрілою, розроблені різні види балансувальних пружин, які гарантують рівномірне і плавний рух механізму.

При відсутності електричного живлення передбачається розблокування шлагбаума за допомогою ключа. Блок управління ZL38 забезпечує чітку і надійну роботу шлагбаума при будь-яких кліматичних умовах. У функції контролера шлагбаума ZL 38 входить також забезпечення синхронної роботи двох шлагбаумів, якщо є така необхідність. В цьому випадку обидва шлагбаума можуть управлятися однієї стаціонарної кнопкою або пультом дистанційного керування. Швидкість руху стріли може бути відрегульована за бажанням, для цього є спеціальні мікровимикачі для регулювання режимів уповільнення.

Плата управління шлагбаумом ZL38 без проблем інтегрується в будь-яку систему контролю доступом та забезпечує надійне і точне виконання покладених на неї функцій.

Амперометричний датчик здійснює безперервний контроль струму, споживаного приводом шлагбаума. При виникненні перешкоди на шляху перевантаження по струму виявляється, і стріла Came GARD 2080 змінює напрямок руху (при закриванні) або зупиняється (при відкриванні).

При необхідності, стрілу можна укомплектувати гратами (G02806), яка забезпечить надійне обмеження проходу по висоті в 580 мм, а при піднятті стріли, складається, надаючи безперешкодний проїзд автотранспорту.

У стандартну комплектацію шлагбаума в обов'язковому порядку входять фотоелементи безпеки, які контролюють зону руху стріли. Управління автоматичним шлагбаумом Came GARD 2080 може здійснюватися як за допомогою пульта дистанційного керування (наприклад, CAME TOP-432EV), зовнішнього вимикача (SET-E), так і за допомогою безконтактних проксіміті-карт системи управління контролю доступом, як свого виробництва, так і стороннього виробника.

У зимову пору року іноді бувають вкрай низькі температури, особливо в нічний час доби, для забезпечення безперебійної роботи шлагбаума, є можливість встановити нагрівальний кабель з термостатом (PSRT02) який активується при зниженні температури на термостаті нижче + 5 ° C.

У випадках, коли виїзд з об'єкта може здійснюватися без додаткового контролю, має сенс встановити індукційну петлю (SMA), яка забезпечить безперешкодний виїзд автотранспорту з території, як тільки автомобіль під'їде до шлагбауму з потрібною боку.

Переваги шлагбауму CAME Gard 8 (G2080Z):

• Інтеграція і модульність - фотоелементи та пристрої управління можуть бути встановлені на стійку шлагбаума
• Ексклюзивна сигнальна лампа зі світлодіодними елементами, сучасний дизайн і технологія освітлення
• Керуюча електроніка дозволяє встановити будь-який спосіб управління
• Безпека механізму в точці обертання стріли
• Овальна стріла максимально скорочує парусність
• Блок управління автоматично відключає напругу при відкритій тумбі шлагбаума
• Пружина із змінним натягом для точного балансування стріли
• Синхронізація 2-х шлагбаумів
• Можливість підключення світлофора
• Можливість використання резервного живлення, висока надійність і електробезпека
• самоблокується механізм

Основні функції контролера шлагбаума:

• функція автоматичного закривання;
• функція негайного закриття;
• функція присутності оператора;
• функція виявлення перешкод;
• функція струмового системи безпеки;
• миготіння світлодіодної лампи або підсвічування стріли під час руху стріли;
• попереднє включення сигнальної лампи і дюралайта;
• регулювання швидкості руху або уповільнення стріли;
• режим синхронної роботи двох шлагбаумів «SLAVE»;
• функція «Гальмування»

Стандартна комплектація 8м. шлагбаума Came G2080Z / GARD-8:

• G2080Z, Стойка шлагбаума з панеллю управління ZL 38
• G 04000, Стріла кругла 4м діаметр 100 мм - 2 шт
• G06803, З'єднувач овальної стріли
• G 06080, Пружина балансування стріли (діаметр 55 мм) - 2шт
• G 02809, Світловідбиваючі наклейки (10 шт) - 2 компл
• G02807, Підставка під стрілу стаціонарна
• G 02801, Сигнальна лампа
• G 02803, Шнур освітлення для 8-ми метрової стріли (на всю довжину стріли, 16 м)
• G 02804, Кабель підключення шнура освітлення
• AF 43 S, Приймач одноканальний
• TOP-432EV, Брелок для шлагабауму CAME
• DIR 10, Фотоелементи безпеки

Комплектація комплекту шлагбауму Came G2080

CAME G2080Z

Стійка шлагбаума c панеллю керування, колір сірий

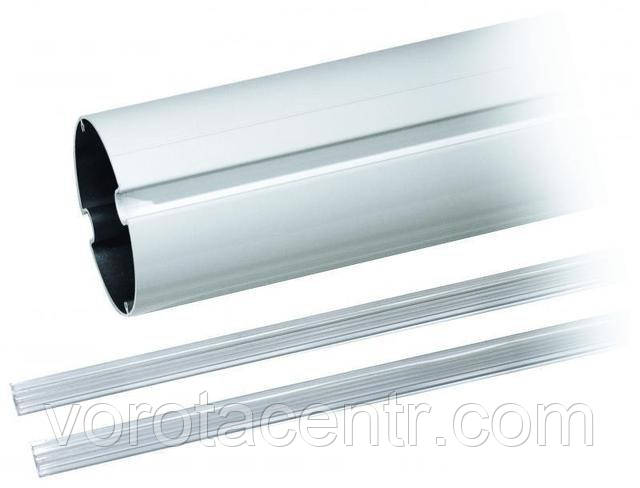

CAME G04000

Стріла кругла Ø 100 мм, довжина 4 м - 2шт.



CAME G06803

З'єднувач круглої стріли

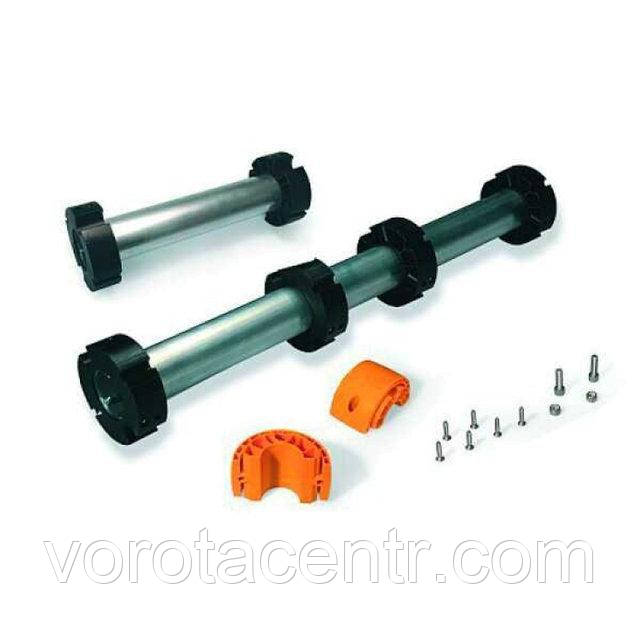

CAME G06080

Пружина балансування Ø 55 мм - 2 шт.

CAME G028401

Дюралайт LED, 16 метрів

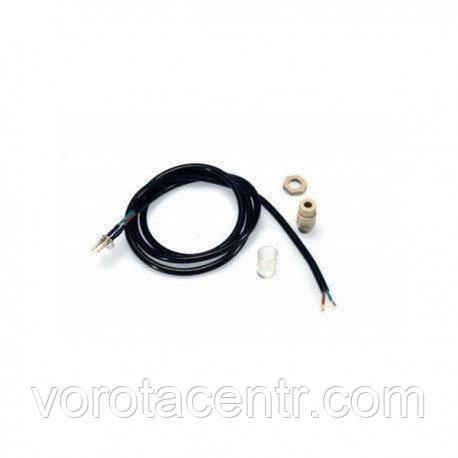

CAME 001 DRG

Кабель для підключення дюралайта



CAME G02809

Комплект наклейок з 20 штук

CAME DIR10

Фотоелементи



CAME G02801

Сигнальна лампа

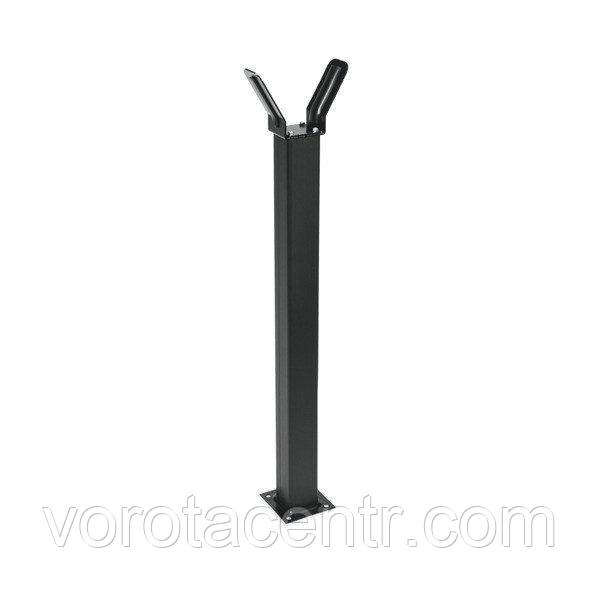

CAME G02807

Нерухома підставка під стрілу
