Комплект шлагбауму CAME G4040

Комплект шлагбауму CAME G4040

Шлагбаум Came G4040 призначений для надійного регулювання проїзду шириною до 3,75 метра (загальна довжина стріли 4-м). Основне призначення шлагбаума CAME G4040 - регулювання руху автотранспорту на стоянки і парковки, в гаражні комплекси, а також для контролю комерційних і приватних проїздів з інтенсивним рухом.

Came Cancelli Automatici S.p.A. виробляє одні з кращих автоматичних шлагбаумів в світі. Підтвердження тому випуск лінійки шлагбаумів серії Gard 4 (Came G 4040), в цій серії втілюються всі передові технології, які впроваджені на сьогоднішній день в автоматичних шлагбауми. Дана серія шлагбаумів задовольнить вимоги не тільки технічно підкованих замовників, забезпечуючи високу надійність в роботі, а й естетів, так як дизайн шлагбаумів Came Gard 4 виконаний в бездоганному сучасному дизайні.

Шлагбаум Came G 4040 серії GARD має масу незаперечних переваг: стріла з круглим перетином зменшує парусність і дозволяє їх експлуатувати в умовах сильного вітру, а також забезпечує більшу жорсткість в порівнянні з плоскими стрілами. Потужний і надійний привід забезпечує якісну і надійну службу, а комплектація шлагбаума стрілою зі світлодіодним підсвічуванням (duralight) дозволяє ще більше привернути увагу і захистити водія від випадкового наїзду на виріб, особливо в нічний час доби або в негоду.

Основні особливості комплекта шлагбаума CAME G4040

Шлагбаум Came Gard 4 приводиться в рух за допомогою приводу, що працює від 24В. Завдяки цьому, автоматична система, гарантує максимальну безпеку і високі експлуатаційні якості. За рахунок 24В харчування приводу шлагбаума, його інтенсивність висока, близька до 100%.

Незважаючи на елегантний вигляд, автоматичний шлагбаум Came GARD G4040 виключно міцний і надійний в роботі. Стійка (тумба) шлагбаума Came GARD 4040 виготовлена ​​з міцної оцинкованої (або нержавіючої) сталі та пофарбована методом порошкового фарбування, що забезпечує їй високі захисні і декоративні властивості. Стійка Came GARD 4040 встановлюється на монтажне підстава, яке йде з нею в комплекті і кріпиться на потужні анкерні болти.

Монтаж автоматичного шлагбаума Came G4040Z може здійснюватися як на ліву, так і на праву сторони проїзду. Що б полегшити процедуру монтажу, при замовленні слід уточнити, на який бік буде регулюватися проїзд, тим самим необхідність перекручувати стрілу на об'єкті зникає.

Якщо шлагбаум необхідно встановити при в'їзді в підземний паркінг або на об'єкті з обмеженням по висоті, є можливість встановити шарнір для складання стріли G03755.

Знижена напруга живлення шлагбаума дозволяє використовувати аварійні акумуляторні батареї в разі перебоїв з електроживленням. Для цього в корпус встановлюється плата аварійного живлення LB38 для підключення акумуляторів. Дизайн шлагбаума передбачає слід встановити сигнальної лампи в верхню кришку тумби, крім гарного зовнішнього вигляду, цей крок забезпечує додатковий захист від актів вандалізму і вирішує проблему розміщення лампи на об'єкті.

При використанні шлагбаума Came GARD 4040 в умовах сильного вітру або при установці на стрілу додаткового сигнального і захисного обладнання, наприклад, алюмінієвої решітки, стріла оснащується шарнірного або стаціонарної підставкою. Залежно від додаткових пристроїв, пропонованих зі стрілою, розроблені різні види балансувальних пружин, які гарантують рівномірне і плавний рух механізму.

При відсутності електричного живлення передбачається розблокування шлагбаума за допомогою ключа. Новий блок управління ZL38 забезпечує чітку і надійну роботу шлагбаума при будь-яких кліматичних умовах. У функції контролера шлагбаума ZL 38 входить також забезпечення синхронної роботи двох шлагбаумів, якщо є така необхідність. В цьому випадку обидва шлагбаума можуть управлятися однієї стаціонарної кнопкою або пультом дистанційного керування. Швидкість руху стріли може бути відрегульована за бажанням, для цього є спеціальні мікровимикачі для регулювання режимів уповільнення.

Плата управління шлагбаумом ZL38 без проблем інтегрується в будь-яку систему контролю доступом та забезпечує надійне і точне виконання покладених на неї функцій.

Амперометричний датчик здійснює безперервний контроль струму, споживаного приводом шлагбаума. При виникненні перешкоди на шляху перевантаження по струму виявляється, і стріла Came GARD 4040 змінює напрямок руху (при закриванні) або зупиняється (при відкриванні).

При необхідності, стрілу можна укомплектувати гратами (G0465), яка забезпечить надійне обмеження проходу по висоті в 580 мм, а при піднятті стріли, складається, надаючи безперешкодний проїзд автотранспорту.

У стандартну комплектацію шлагбаума в обов'язковому порядку входять фотоелементи безпеки, які контролюють зону руху стріли. Управління автоматичним шлагбаумом Came GARD 4040 може здійснюватися як за допомогою пульта дистанційного керування (наприклад, CAME TOP-432EV), зовнішнього вимикача (SET-E), Обігрів тумби шлагбауматак і за допомогою безконтактних проксіміті-карт системи управління контролю доступом, як свого виробництва, так і стороннього виробника.

У зимову пору року іноді бувають вкрай низькі температури, особливо в нічний час доби, для забезпечення безперебійної роботи шлагбаума, є можливість встановити нагрівальний кабель з термостатом (PSRT02) який активується при зниженні температури на термостаті нижче + 5 ° C.

У випадках, коли виїзд з об'єкта може здійснюватися без додаткового контролю, має сенс встановити індукційну петлю (SMA), яка забезпечить безперешкодний виїзд автотранспорту з території, як тільки автомобіль під'їде до шлагбауму з потрібною боку.

Основні функції контролера шлагбаума:

• функція автоматичного закривання;
• функція негайного закриття;
• функція присутності оператора;
• функція виявлення перешкод;
• функція струмового системи безпеки;
• миготіння світлодіодної лампи або підсвічування стріли під час руху стріли;
• попереднє включення сигнальної лампи і дюралайта;
• регулювання швидкості руху або уповільнення стріли;
• режим синхронної роботи двох шлагбаумів «SLAVE»;
• функція «Гальмування»

Стандартна комплектація шлагбаума Came G4040

• G 4040 Z, Стойка шлагбаума з панеллю управління ZL 38
• G 03752, Стріла овальна 4м діаметр 100 мм
• G 02809, Світловідбиваючі наклейки (10 шт)
• G 03753, Кріплення для стріли
• G 06080, Пружина балансування стріли (діаметр 55 мм)
• G 02801, Сигнальна лампа
• G 02803, Шнур освітлення для 4-х метрової стріли (9 м)
• G 02804, Кабель підключення шнура освітлення
• AF 43 S, Приймач одноканальний
• TOP432EV, Пульт управління для шлагбаума САМЕ
• DIR 10, Фотоелементи безпеки

Комплектація комплекту шлагбаума CAME G4040

CAME G4040Z

Стійка шлагбаума з панеллю управління, колір сірий



CAME G03752

Стріла овальна, довжина 4000 мм

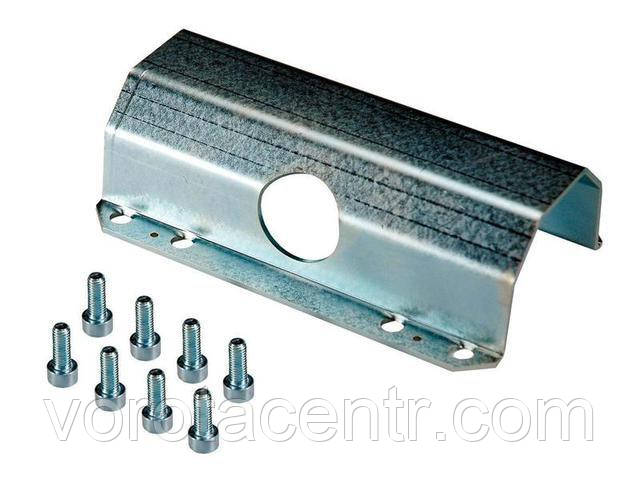

CAME G03753

Тримач для круглої рейки

CAME G028401

Дюралайт LED, 9 метрів



CAME 001 DRG

Кабель для підключення дюралайта



CAME G06080

Пружина балансування Ø 55 мм

CAME G02809

Комплект наклейок з 10 штук



CAME G02801

Сигнальна лампа 24V



CAME DIR10

Фотоелементи
